M2 CONDUCTO RECTANGULAR CE
M2 CONDUCTO RECTANGULAR CE

M2 CONDUCTO RECTANGULAR CE

Referencia CRGCE6
45,40 €

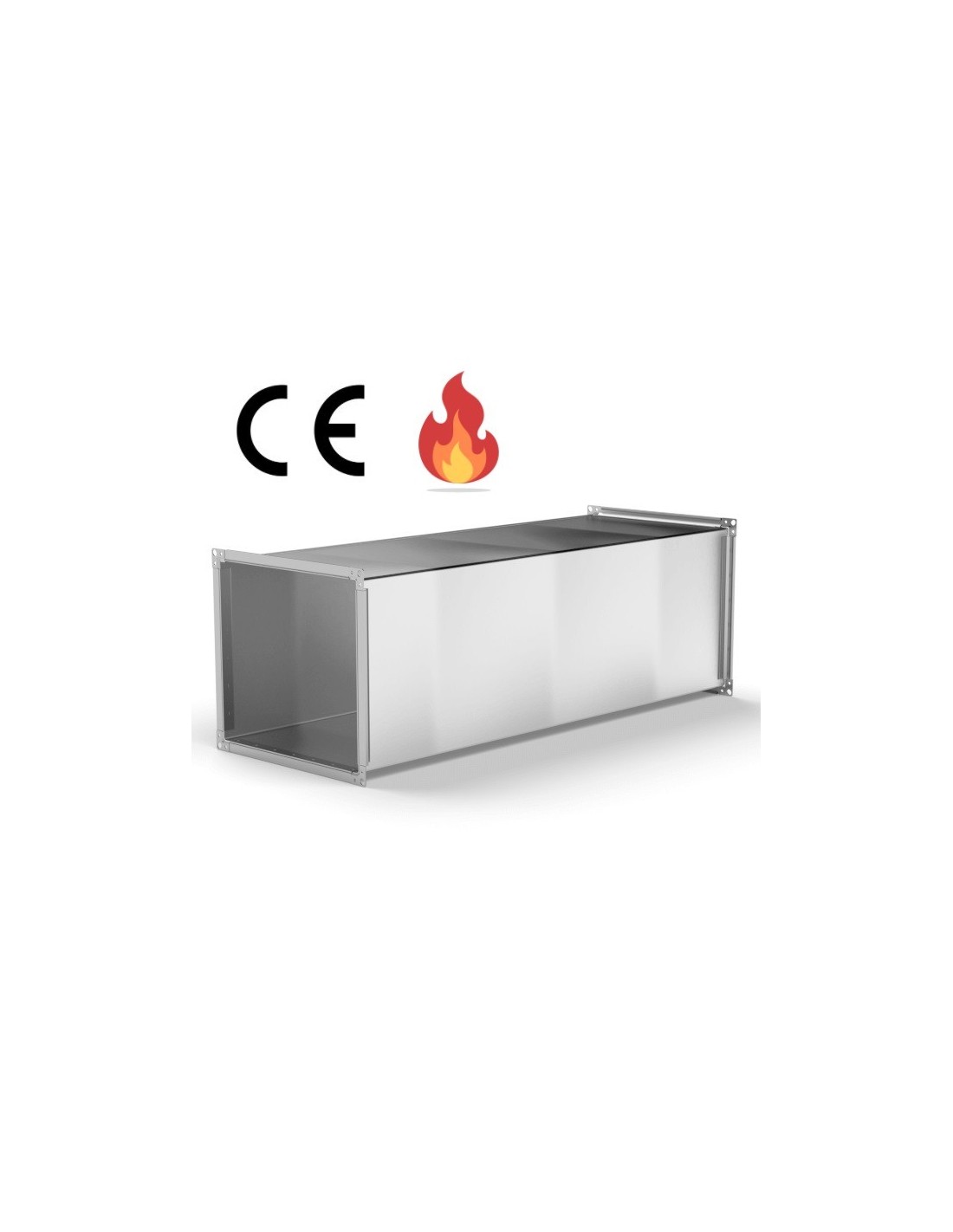

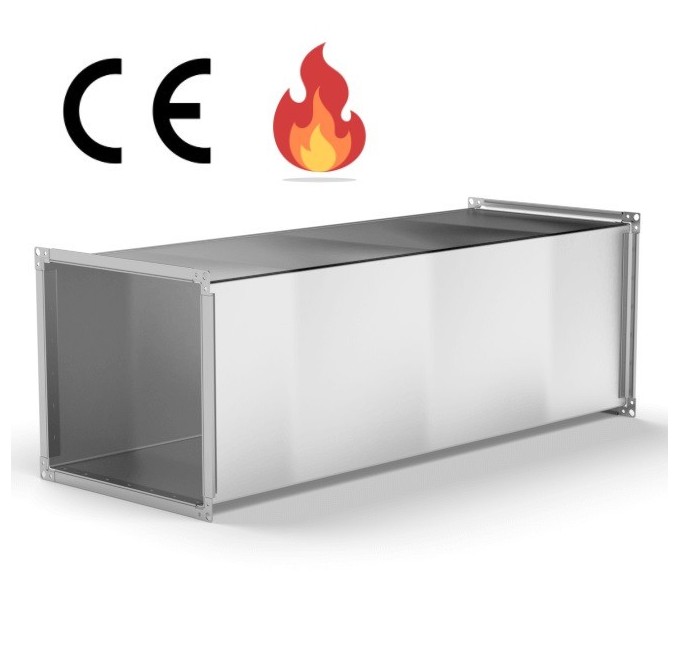

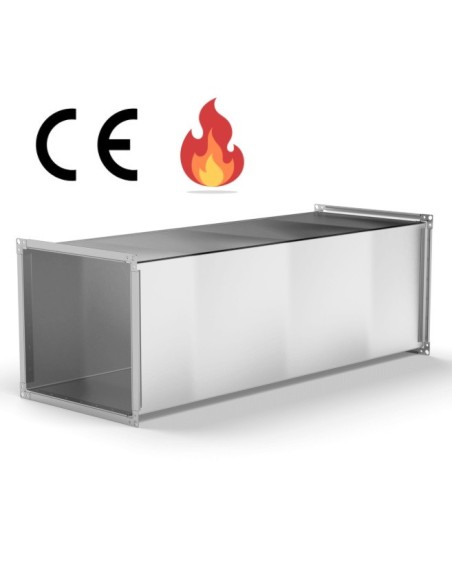

Conducto Rectangular fabricado en chapa de acero galvanizado Sendzimir DX51D+Z275, fabricado según normas UNE EN 1505:1999, para extracción de humos en caso de incendio en un único sector.


✓ Pagos por bizum, paypal o tarjeta

✓ Si realizas tu pedido antes de las 13:00 lo tendrás en casa el próximo día

✓ Calidad premium garantizada.

✓ 15 Días para cambio o devoluciones

Espesor de chapa
  • 0.6 mm
  • 0.8 mm
  • 1.0 mm

El plazo de entrega de su pedido no será nunca superior a 72 horas desde que recibamos y verifiquemos el pago del mismo. Solo se servirán pedidos en días laborables (Lunes a Viernes).

Los costes de envió serán calculados en función del modo de entrega.

Aceptamos pagos por Bizum, Tarjeta y PayPal.

Tiene 15 días naturales desde que recibe el pedido para realizar cualquier cambio o devolución.

El reembolso íntegro se procesará del mismo modo que haya sido pagado dentro de los 14 días naturales siguientes a la recepción de la mercancía en nuestros almacenes. Los gastos de devolución 4,99€ en el caso de España península y 12,99€ para pedidos enviados a Baleares y Portugal, serán devueltos en un código de descuento que podrá canjear en su próximo pedido.

Normativa aplicable

UNE 100716:2012— Medición y cuantificación de la superficie exterior de los conductos de aire de chapa metálica de sección rectangular.

UNE-EN 1505-1999- Ventilación de edificios. Conductos de aire de chapa metálica y accesorios, de sección rectangular. Dimensiones.

Condiciones de trabajo

Rango de Presión: [-500 Pa ; 500 Pa]

Temperatura máxima: 600ºC

Características Constructivas

Espesor

[mm]

Longitud de tramo

[mm]

 Unión longitudinal Unión transversal

Dimensión máxima

[mmxmm]
0.6 1350 Pittsburgh Perfil integral 20 mm 1250x1000
0.8 1350 Pittsburgh Perfil integral 20 mm 1250x1000
1.0 1300 Pittsburgh Perfil integral 30 mm 2000x600

Instrucciones de Montaje

Espesor

[mm]

 Unión entre conductos Soportes
0.6

1.- Introducir una junta cerámica Flexicel de 20x3 mm entre los perfiles antes de unir los conductos.

2.- Aplicar en las esquinas, por el interior del conducto, unos 50 mm hacia el interior desde la junta transversal, masilla Promat K84.

3.- Unir los conductos y fijar las esquinas con tornillos y tuercas.

4.- Colocar grapas metálicas atornilladas en cada unión cada 333 mm.

1.- Perfil de acero galvanizado tipo C (27x18x1,25 mm).

2.- la distancia entre soportes ha de ser menor o igual a 2305 mm y entre soportes y juntas menor o igual a 220 mm.

3.- La distancia entre los ejes de las varillas y la superficie vertical más externa del conducto ha de ser menor o igual a 20 mm.
0.8
1.0

1.- Introducir una junta cerámica Flexicel de 20x3 mm entre los perfiles antes de unir los conductos.

2.- Aplicar en las esquinas, por el interior del conducto, unos 50 mm hacia el interior desde la junta transversal, masilla Promat K84.

3.- Unir los conductos y fijar las esquinas con tornillos y tuercas.

4.- Colocar grapas metálicas atornilladas en cada unión cada 300 mm.

1.- Perfil de acero galvanizado tipo C (40x20x1,50 mm).

2.- la distancia entre soportes ha de ser menor o igual a 2305 mm y entre soportes y juntas menor o igual a 220 mm.

3.- La distancia entre los ejes de las varillas y la superficie vertical más externa del conducto ha de ser menor o igual a 20 mm.
